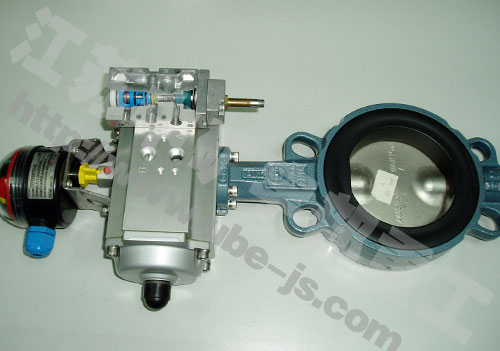

氣動蝶閥

氣動蝶閥普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中快速啟閉 , 調節流量大小和切斷。

結構特點：

氣動蝶閥采用碳素鋼焊接。具有設計新穎、重量輕、結構緊湊、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點。可水平安裝或垂直安裝。采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。

性能參數：

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤ 25 m/s	≤ 1%	≤ 300℃	空氣、煙氣、粉塵氣體等

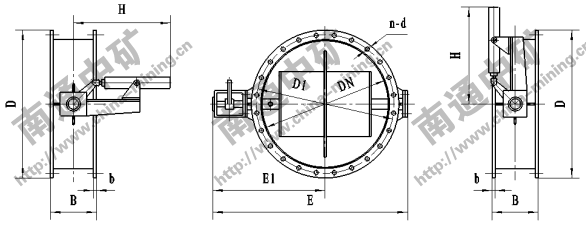

外形圖 ( 水平安裝 ) : 外形圖 ( 垂直安裝 ):

二、閥特點及應用范圍
        1、流體阻力小，密封面受介質的沖刷和侵蝕小（閘板開啟度高）
        2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
        3、形體簡單，制造工藝性好，使用范圍廣。
        4、閉閥所需力矩較小。

三、技術參數和性能指標

型號規格	額定轉矩(N.m)	公稱推力(KN)	閥桿直徑上限	轉圈數上限(圈)	手動速比	輸出轉數(r/min)	電機
型號規格	額定轉矩(N.m)	公稱推力(KN)	閥桿直徑上限	轉圈數上限(圈)	手動速比	輸出轉數(r/min)	型號	功率 (KW)	電流 (A)
Z5	50	20	28	10	1:1	12	YDF112	0.12	0.7
Z10	100	40	28	50	1:1	24	YDF212	0.25	1.3
Z10	100	40	28	50	1:1	36	YDF221	0.37	1.6
Z15	150	40	28	50	1:1	24	YDF221	0.37	1.6
Z15	150	40	28	50	1:1	36	YDF222	0.55	2.4
Z20	200	100	40	50	1:1	18	YDF221	0.37	1.6
Z30	300	100	40	50	1:1	18	YDF222	0.55	2.4
Z45	450	150	48	120	1:1	24	YDF311	1.1	3.4
Z45	450	150	48	120	20:1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1:1	24	YDF312	1.5	4.5
					20:1	36	YDF321	2.2	6.5
Z 90	900	200	60	120	1:1	24	YDF321	2.2	6.5
Z 90	900	200	60	120	25:1	36	YDF322	3	9
Z120	1200	200	60	120	1:1	24	YDF322	3	9
Z120	1200	200	60	120	25:1	24	YDF322	3	9
Z180	1800	325	70	150	25:1	24	YDF411	4	11
Z180	1800	325	70	150	25:1	36	YDF412	5.5	14
Z250	2500	325	70	150	25:1	24	YDF412	5.5	14
Z250	3500	700	78	120	25:1	18	YDF421	7.5	19
Z500	5000	700	78	120	25:1	18	YDF422	10	26

備注：如用戶需要,本廠可提供其他的轉速

外形連接尺寸：

DN	D	D1	B	b	n-d	E	E1	H
100	180	145	180	8	4- Φ 12	380	265	400
150	230	195	180	8	8- Φ 12	430	290	400
200	280	245	180	8	8- Φ 12	480	315	400
250	350	305	180	8	12- Φ 12	550	350	400
300	400	355	180	8	12- Φ 12	600	375	400
350	450	405	180	8	12- Φ 12	650	400	400
400	500	455	200	10	16- Φ 14	750	475	450
450	550	505	200	10	16- Φ 14	800	500	450
500	600	555	200	10	20- Φ 14	850	525	450
600	700	655	200	10	20- Φ 14	950	575	450
700	800	755	220	10	20- Φ 14	1055	630	500
800	900	855	220	10	24- Φ 14	1185	695	500
900	1000	955	220	10	24- Φ 14	1285	745	500
1000	1130	1070	260	12	28- Φ 18	1385	790	600
1100	1230	1170	260	12	28- Φ 18	1485	840	600
1200	1330	1270	260	12	28- Φ 18	1585	890	600
1300	1430	1370	300	12	32- Φ 18	1685	940	650
1400	1530	1470	300	12	36- Φ 18	1785	990	650
1500	1630	1570	300	12	36- Φ 18	1885	1040	650
1600	1730	1670	300	12	40- Φ 18	1985	1090	650
1700	1830	1770	340	16	40- Φ 18	2140	1195	700
1800	1930	1870	340	16	44- Φ 18	2240	1245	700
1900	2030	1970	340	16	44- Φ 18	2340	1295	700
2000	2130	2070	340	16	48- Φ 22	2440	1345	700
2100	2230	2170	340	16	48- Φ 22	2540	1395	700
2200	2330	2270	340	16	48- Φ 22	2640	1445	700
2300	2430	2370	380	16	48- Φ 22	2805	1555	750
2400	2530	2470	380	16	48- Φ 22	2905	1605	750
2500	2630	2570	380	16	52- Φ 22	3005	1655	750
2600	2730	2670	380	16	52- Φ 22	3105	1705	750
2700	2830	2770	420	20	56- Φ 22	3225	1775	800
2800	2930	2870	420	20	60- Φ 22	3325	1825	800
2900	3030	2970	420	20	60- Φ 22	3425	1875	800
3000	3130	3070	420	20	60- Φ 22	3525	1925	800
